Entwicklung und Konstruktion einer Lackiervorrichtung für Hydraulikzylinder

Projektgruppe 5
Klick, Simeunovic

Projektarbeit 2021 / 2022

Im Rahmen der Weiterbildung

zum Staatlich geprüften Techniker,

Fachrichtung Maschinenbautechnik,

an der Technischen Beruflichen

Schule 1 der Stadt Bochum

Projektauftrag

Alle Produkte sollen großflächig lackiert werden. Dafür sollen rotierende Spannvorrichtungen konstruiert werden. Die drehbaren Spannvorrichtungen sollen die meisten Zylinder aufnehmen, sowie auch die Kräfte die durchs Rotieren entstehen. Ziel ist, dadurch anfallende Arbeitstage zu reduzieren die durch das Trocknen entstehen. Zudem soll der Arbeitsplatz ergonomisch und sicherer werden.

Bisher verwendete Vorrichtungen




Probleme

IMG-20210309-WA0006 (1).jpg

Unergonomisch

Aufgrund der unterschiedlichen Größen der zu lackierenden Bauteile und der nicht verstellbaren Höhe der Plattform, ist ein dauerhaftes ergonomisches Arbeiten nicht gegeben.

Keine Befestigungsmöglichkeiten


Da es auf dem Plattformwagen keine Befestigungsmöglichkeiten gibt, entsteht beim Lackieren ein hohes Sicherheitsrisiko. Zudem kann diese Art der Vorrichtung nur mit zwei Personen bewegt werden, da sonst der Zylinder von den Plattformwagen fallen würde.

IMG-20210309-WA0006 (1).jpg

Lösungen

Aufgrund der verschiedenen Arten an Zylindern die die Hydropa GmbH herstellt und lackieren muss, haben wir zwei Lackiervorrichtungen konstruiert. Mit diesen ist es möglich, alle Arten an Zylindern sicher und ergonomisch in einem Arbeitsschritt zu lackieren. Dabei sind wir vollständig auf die Anforderungen und Wüsche der Firma eingegangen und haben so zwei Produkte erschaffen, die individuell auf die Hydropa GmbH zugeschnitten sind.

Spannvorrichtung

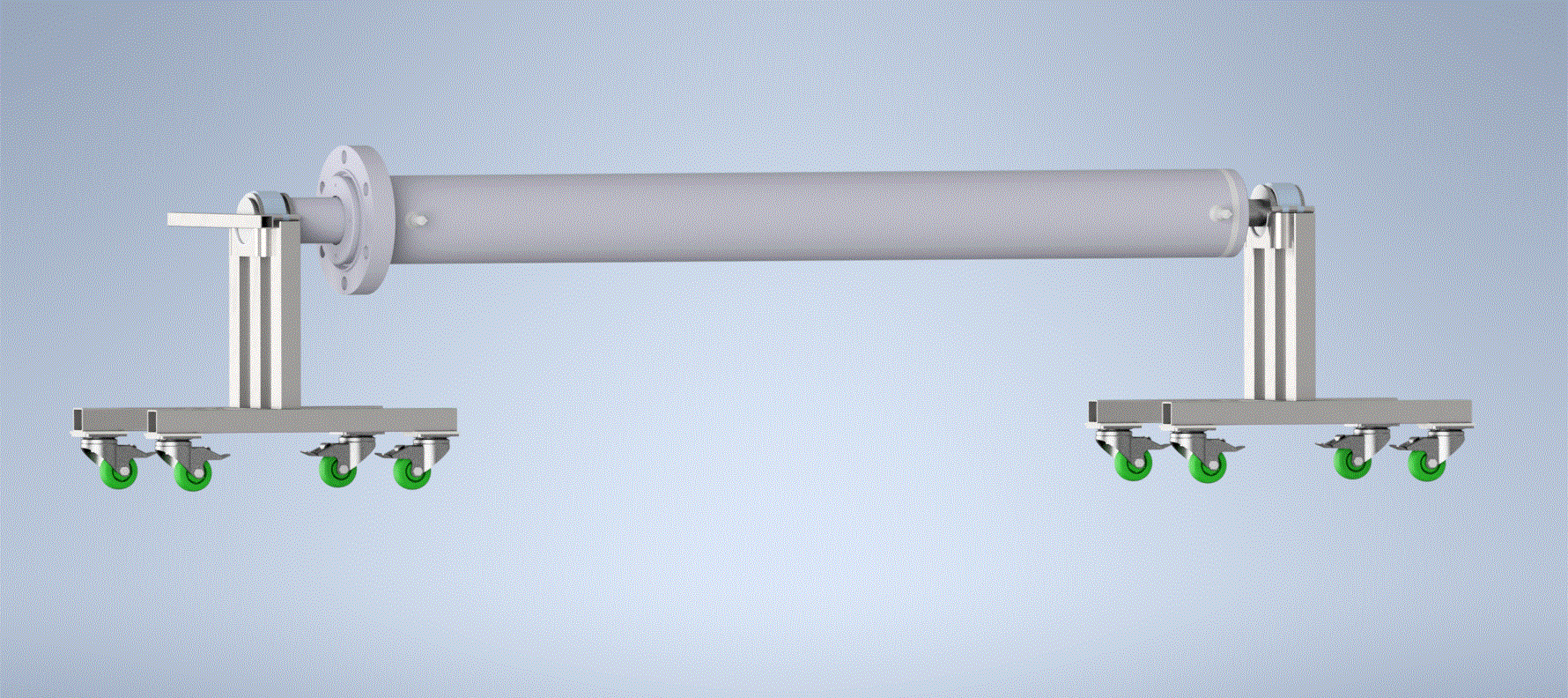

kolpletto fertigo.gif

Tisch


Welche Funktionen diese Vorrichtungen im Einzelnen haben, stellen wir ihnen gerne im Rahmen unser Präsentation vor.


Screenshot 2021-03-29 141350_edited.jpg

Projektpartner

Die Hydropa Hydraulische Erzeugnisse GmbH & CIE. KG wurde 1965 gegründet. Das Firmengelände befindet sich in Witten. Hydropa fertigt nach individuellen Vorgaben hydraulische, pneumatische und elektrische Systemlösungen und Aggregate. Außerdem werden maßgeschneiderte Sicherheitskonzepte für Maschinen entwickelt. Ein ausgeklügeltes Baukastensystem ermöglicht es, Standardhydraulikaggregate innerhalb von 24 Stunden herzustellen. Hydropa bietet über 50 Jahre praktische Erfahrung im Bereich Maschinenbau. Insgesamt gibt es 17 Vertretungen in 16 Ländern, wodurch flächendeckender Service und zuverlässige Nähe zum Kunden gewährleistet wird.
